FSBD-0.5型電動多葉風機專用蝶閥

廣泛適用于冶金、礦山、建材、化工、電站等行業和通風除塵、供氣管道上，對空氣、煙氣、含粉塵氣體、可燃性氣體進行啟閉和調節。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ KD647X-1型氣動快速煤氣切斷蝶閥 ] 下一個：[FD941W型方矩形電(氣、手)動蝶閥]

產品概述

SBD-0.5、DBD-0.5、FDBD-0.5、FSBD-0.5電動多葉風機專用蝶閥、風機啟動閥，圓形風機啟動調節閥，風機蝶閥(又稱風機啟動調節閥，本閥可與各種執行機構配套組合使用，具有葉片多，噪聲小，重量輕，操作力矩力小，流通能力大，操作維護方便，價格便宜，特別適用于大口徑，大流量低壓差場合(如風機進出口處)。廣泛適用于冶金、礦山、建材、化工、電站等行業和通風除塵、供氣管道上，對空氣、煙氣、含粉塵氣體、可燃性氣體進行啟閉和調節。

性能參數

公稱壓力：0.05MPa
電源電壓：220V或380V·AC
適用溫度：常溫型-20～300℃
泄漏率：普通型<3%；低泄漏型<1%
適用介質：空氣、煙氣、含粉塵氣體、可燃性氣體

外形結構尺寸

FSBD-0.5型電動多葉風機專用蝶閥外形結構尺寸
DN×DN	C×D	A×B	L	n-cDd	風機	機號	H	FDBD-0.5	FSBD-0.5
128×92	182×148	160×126	160	14-Φ7	9-19	No.4	462	DKJ-210	FSBD-0.5
144×104	198×160	176×135				No.4.5	468
160×115	214×171	192×150				No.5	476
179×129	233×185	212×162				No.5.6	490
202×145	256×204	236×180				No.6.3	480
196×128	250×134	228×165			9-26	No.4	484
221×144	275×200	252×177				No.4.5	495
245×160	299×216	284×192				No.5	585
274×179	328×235	305×212		18-Φ7		No.5.6	518
309×202	365×261	340×236		18-Φ7		No.6.3	504
227×163	293×232	270×204		14-Φ7	9-19	No.7.1	514
256×184	322×253	296×228		14-Φ7		No.8	526
288×207	354×276	330×252		18-Φ10		No.9	537
320×230	386×299	360×276	180	18-Φ10		No.10	563
359×258	448×350	415×316		18-Φ12		No.11.2	570
400×288	489×380	456×344		20-Φ12		No.12.5	604	DKJ-310
448×322	557×448	516×405		22-Φ12		No.14	620
512×368	621×464	574×440		24-Φ12		No.16	628
348×227	414×296	390×272		20-Φ10	9-26	No.7.1	528
392×256	458×325	432×300				No.8	543
441×288	507×357	482×330				No.9	550
490×320	556×389	528×356				No.10	575
540×358	638×450	600×410	200	26-Φ12		No.11.2	605		S-02
613×400	702×492	604×456		28-Φ12		No.12.5	626
686×448	795×564	747×516		30-Φ12		No.14	662	DKJ-410
784×512	893×628	840×588		34-Φ12		No.16	759	DKJ-410
256×199	314×254	290×231	160	14-Φ7	5-48	No.4	514	DKJ-210	S-01
324×252	382×308	360×284	180	18-Φ7		No.5	534	DKJ-310
409×315	466×371	443×348		18-Φ7		No.6.3	566
520×400	632×509	580×462		18-Φ15		No.8	635		S-02
655×504	771×613	728×570	220	24-Φ15		No.10	687
815×627	935×737	888×690	220	28-Φ15		No.12.5	814	DKJ-410
228×196	277×250	256×228	160	16-Φ7	4-72	No.2.8	511	DKJ-210	S-01
256×224	300×278	288×256				No.3.2	528
288×252	341×306	320×284				No.3.6	532
320×280	374×336	355×315	180	20-Φ7		No.4	554	DKJ-310
360×315	414×371	396×350		20-Φ7		No.4.5	566
400×350	456×406	435×385		24-Φ7		No.5	529

注： 1. 本閥與上述配電動執行器組合外，還可與其它電動、氣動、液動、電液動執行器組合使用。

FSBD-0.5型電動多葉風機專用蝶閥外形結構尺寸
DN	D1	D	L	n-φd	風機型號	H	DBD-0.5	SBD-0.5
280	306	324	160	8-φ10	4-72	524	DKJ-210	S-01
300	350	367	180	16-φ7		567
360	394	416		16-φ7		616
450	490	512		16-φ10		712
500	550	572				772
600	650	676	200			876
180	205	230	160	8-φ7	9-19 9-26	435
200	225	250				455
224	254	284				462
250	281	310		8-φ10		498
280	320	360				523
315	355	395	180			600
355	395	435				640
400	450	500		8-φ12		705
450	500	550		8-φ12		750
500	560	620		12-φ12		820
560	620	680	200			900
630	690	750				950
710	770	930		16-φ12		1030
800	860	920	220	16-φ12	9-26	1120	DKJ-310	S-02
900	970	1040	220	16-φ15	9-26	1240
1000	1065	1110	260	16-φ15	4-72 y5-48	1310
1100	1170	1220	260	20-φ15	4-72 y5-48	1420
1120	1190	1250	280	24-φ15	y5-48 G4-73-11 y4-73-11	450	DKJ-410	S-03
1200	1270	1330	280			1530
1400	1420	1520	320			1720
1600	1660	1700	320	28-φ15		1900	DKJ-510	S-04
1800	1860	1900	420	28-φ15		2100
2000	2070	21400	420	32-φ15		2240
2200	2260	2300	450	36-φ15		2500	DKJ-610	S-05
2500	2560	2600	450			2800
2800	2860	2900	500			3100

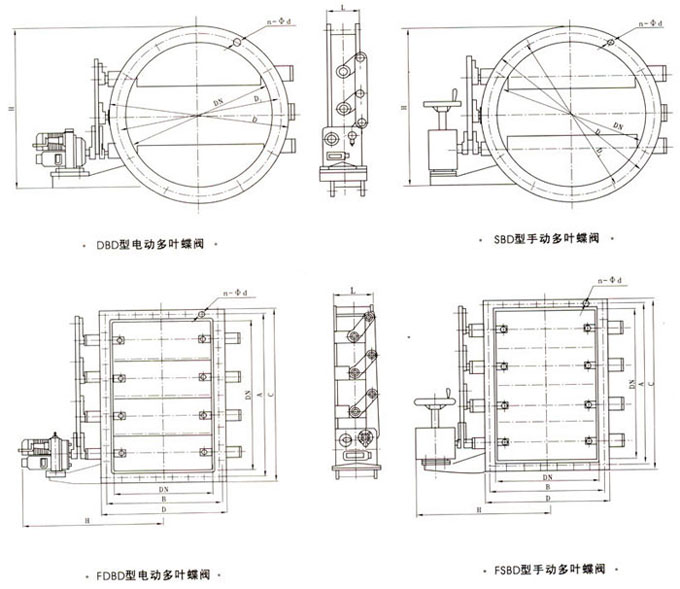

尺寸圖
