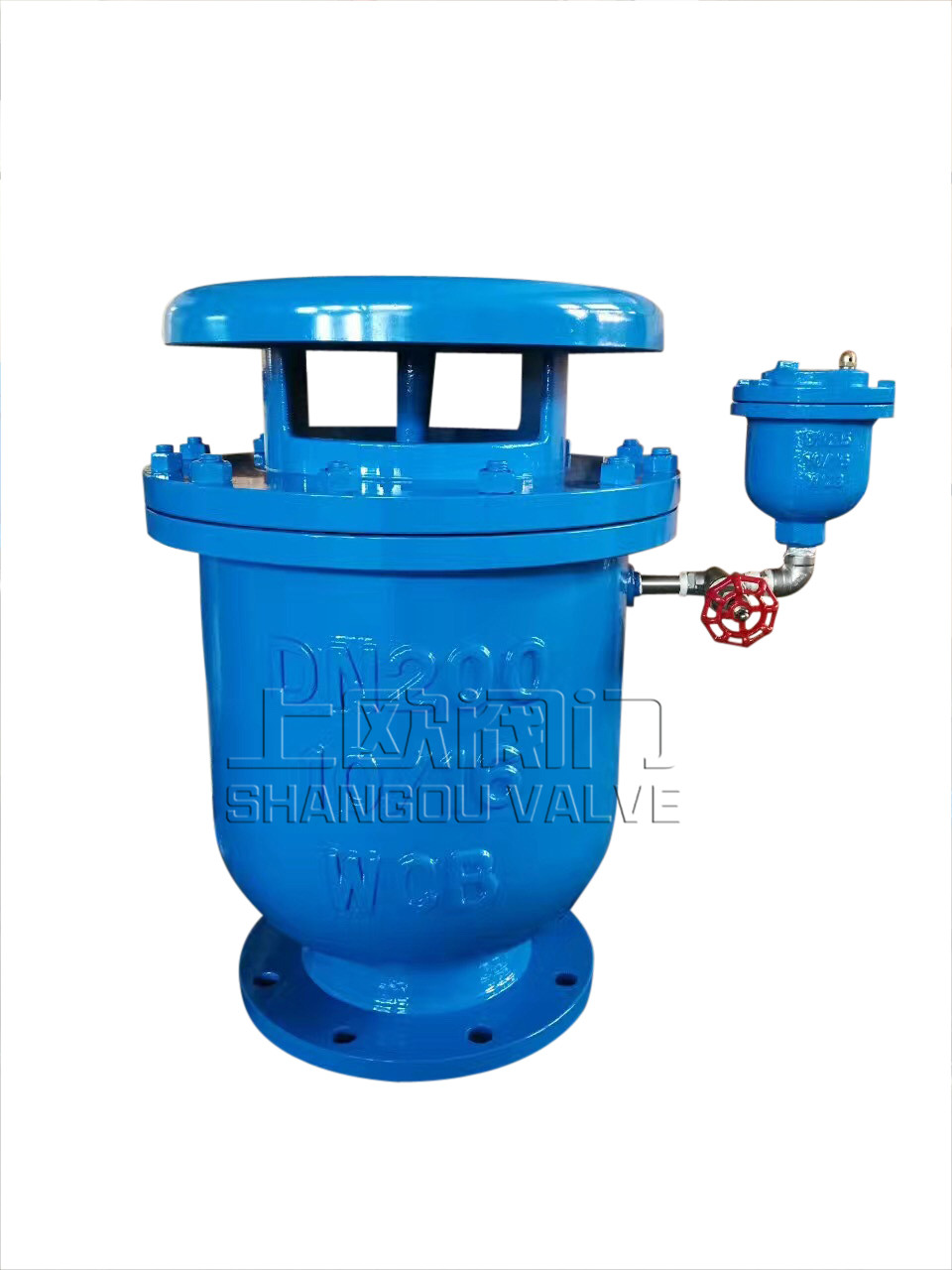

CARX復合式排氣閥
CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
CARX復合式排氣閥結構及用途
本閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
CARX復合式排氣閥動作原理
當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
CARX復合式排氣閥主要技術參數
型號 | 公稱通徑DN(mm) | 公稱壓力PN （MPa） | 試驗壓力(MPa) | 連接形式 | 適應溫度 | |
密封 | 殼體 | |||||
CARX-10 | 25-32 | 1.0 | 1.5PN | 1.1PN | 內螺紋 | 常溫 |
50-200 | 1.6 | 法蘭 | ||||
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 浮球 | 杠桿架 | 杠桿 | 塞頭 |
材料 | 鑄鋼、灰鐵、球鐵 | 灰鐵、球鐵 | 不銹鋼 | 不銹鋼 | 鋁青銅 | 鋁青銅 |
CARX復合式排氣閥每小時排氣量表
規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1414 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
復合式排氣閥連接尺寸
| 公稱通徑（DN） | H | L | L1 |
|---|---|---|---|
| 20/25 | 400 | 290 | 180 |
| 50 | 480 | 370 | 200 |
| 80 | 600 | 420 | 250 |
| 100 | 600 | 420 | 250 |
| 150 | 750 | 600 | 350 |
| 200 | 870 | 670 | 410 |
