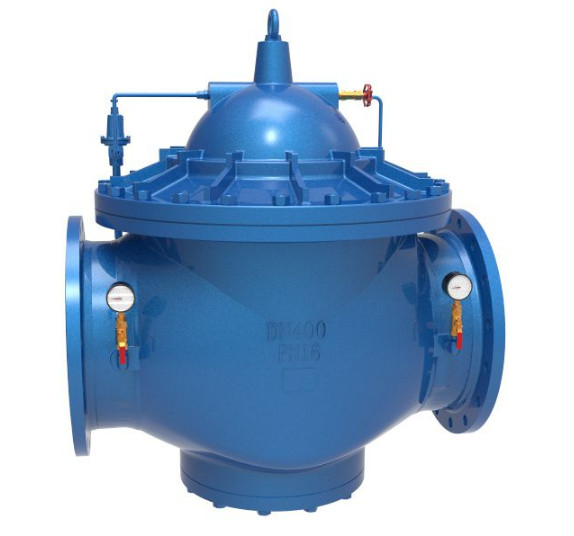

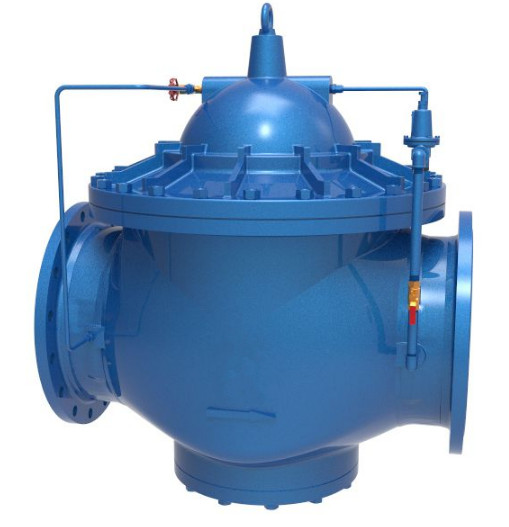

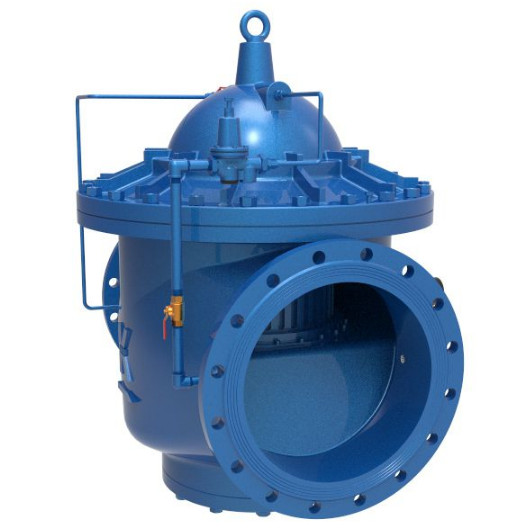

水控多噴孔減壓閥
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力高升關閉主閥，出口壓力不再升高。當閥門出口壓力下降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，減壓效果明顯。 該閥性能穩定、安全可靠、安裝調節方便，使用壽命長。可用于生活給水、消防系統及工業給水系統。
工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力高升關閉主閥，出口壓力不再升高。當閥門出口壓力下降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，減壓效果明顯。 該閥性能穩定、安全可靠、安裝調節方便，使用壽命長。可用于生活給水、消防系統及工業給水系統。
連接尺寸
DN | 500 | 600 | 700 | 800 |
L | 1075 | 1230 | 1300 | 1450 |
H1 | 620 | 395 | 930 | 950 |
H | 750 | 850 | 1120 | 1150 |
零件材質
閥體、閥蓋 | 閥座 | 閥瓣 | 閥桿 | 彈簧 | 滑套 |
鑄鐵、碳鋼、不銹鋼 | 錫青銅、不銹鋼 | 碳鋼、不銹鋼＋丁腈橡膠 | 鋁青銅、鉻不銹鋼 膜片 丁腈橡膠 膜片壓板 碳鋼、不銹鋼 | 不銹鋼 | 不銹鋼 |
主要規格
閥門通徑：DN50-DN300
壓力等級：PN10-PN25
進口壓力設定范圍：10%*P1-8kgf/c㎡
特點
超強的抗氣蝕能力
較低的噪音
超長的使用壽命
在線維護
較低的維護成本
出口壓力穩定
