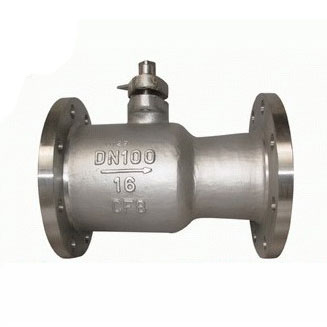

QJ41M高溫球閥

本公司設計QJ41M高溫球閥替代截止閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。

產品概述

本公司設計QJ41M高溫球閥替代截止閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，工開牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃

性能參數

QJ41M高溫球閥替代截止閥主要性能參數

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
Q41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q41M/F-16C	2.5	3.8	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

零部件材料

QJ41M高溫球閥替代截止閥主要零部件材料
序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

連接尺寸

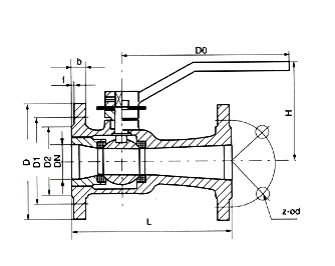

QJ41M高溫球閥替代截止閥主要連接尺寸(mm)
型號	公稱通徑	尺寸mm
型號	公稱通徑	L	D	D1	D2	b-d	Z-Φd	H	D0
Q41M/F-16C	15	130	95	65	45	14-2	4-14	105	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	16-2	4-18	145	160
	40	200	145	110	85	16-3	4-18	155	250
	50	230	160	125	100	18-3	4-18	175	300
	65	290	180	145	120	18-3	4-18	195	300
	80	310	195	160	135	20-3	8-18	225	320
	100	350	215	180	155	20-3	8-18	255	320
	125	400	245	210	185	20-3	8-18	285	400
	150	480	280	240	210	24-3	8-23	295	400
	200	600	335	295	265	30-3	12-23	330	450
Q41M/F-25C	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	120	22-3	8-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	230	190	160	24-3	8-23	255	320
	125	400	270	220	188	28-3	8-25	285	400
	150	480	300	250	218	30-3	8-25	295	400
	200	600	360	310	278	34-3	12-25	330	450
