KD647X-1型氣動快速煤氣切斷蝶閥

KD647X-1型氣動快速煤氣切斷蝶閥是在吸收國內外先進技術的基礎上，根據用戶的實際工況而設計的新一代快速切斷蝶閥。

上一個：[ HD7X41X型蓄能器式液控緩閉止回蝶閥PN6～PN16 ] 下一個：[FSBD-0.5型電動多葉風機專用蝶閥]

產品概述

KD647X-1型氣動快速煤氣切斷蝶閥是在吸收國內外先進技術的基礎上，根據用戶的實際工況而設計的新一代快速切斷蝶閥。其特點1.采用橡膠密封圈，密封性能好，無泄漏；2.采用雙偏心錐形密封結構，采用越大越緊的密封機構及密封副磨損自動補嘗功能：3.采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。4.氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。適用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。

性能參數

公稱壓力：0.10MPa
強度試驗壓力：0.15MPa
密封試驗壓力：0.11MPa
適用溫度：≤200℃
適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等
單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒

零部件材料

KD647X-1型氣動快速煤氣切斷蝶閥零部件材料
零件名稱	閥體、蝶板	密封圈	閥座	填料
材料	碳鋼	橡膠	不銹鋼	石墨盤根、柔性石墨

外形結構尺寸

KD647X-1型氣動快速煤氣切斷蝶閥外形結構尺寸
DN	D	D1	b	n-φd	L	H	H1	B1	B2	進氣口	參考重量
200	320	280	22	8-118	152	1240	250	480	480	Rc1/2″	350
250	375	335	24	12-18	165	1300	275	480	480	Rc1/2″	420
300	440	395	24	12-22	178	1380	300	650	650	Rc1/2″	500
350	490	445	24	12-22	190	1440	326	650	650	Rc1/2″	600
400	540	495	24	16-22	216	1500	350	650	650	Rc1/2″	800
450	595	550	26	16-22	222	1550	375	780	400	Rc3/4	1000
500	645	600	26	20-22	229	1600	410	780	400	Rc3/4	1200
600	755	705	26	20-26	267	1700	460	780	400	Rc3/4	1410
700	860	810	26	24-26	292	1800	510	950	500	Rc3/4″	1550
800	975	920	26	24-30	318	1900	570	950	500	Rc1″	1650
900	1075	1020	26	24-30	330	2010	630	950	950	Rc1″	1825
1000	1175	1120	26	28-30	410	2130	680	950	950	Rc1″	2130
1200	1375	1320	26	32-30	470	2350	780	950	950	Rc1″	2520

KD647X-1型氣動快速煤氣切斷蝶閥外形結構尺寸
DN	D	D1	b	L	L1	L2	L3	H	n-φd	進氣口	參考重量
1400	1575	1520	26	530	1010	1100	2700	1450	36-30	M33×2	3150
1600	1790	1730	26	600	1010	1010	2800	1450	40-30	M33×2	3870
1800	1990	1930	26	670	1090	1090	3000	1450	44-30	M39×2	5640
2000	2190	2130	26	760	1090	1090	3200	1450	48-30	M39×2	7320
2200	2405	2340	28	760	1240	1540	3500	1650	52-33	M39×2	9300
2400	2606	2540	28	760	1240	1640	3600	1650	56-33	M39×2	10700

技術性能

KD647X-1型氣動快速煤氣切斷蝶閥氣動裝置、電磁閥技術性能
公稱通徑		200-400	450-700	800-1200	1400-1600	1800-2000	2200-2400
氣動裝置參數	氣源壓力	0.5-0.7MPa
	耗氣量	0.12	0.2	0.3	0.53	0.82	1.01
	切斷時間	1-2S	2-3S	3-4S	4-6S	5-7S	6-8S
電磁閥參數	型號	MVS2-15A-WY	MVS2-20A-WY	MVS2-15A-WY	MVS2-25A-WY	MVS2-25A-WY
	電源電壓	220V.AC. 24V.DC
	氣源壓力	0.4-0.7MPa

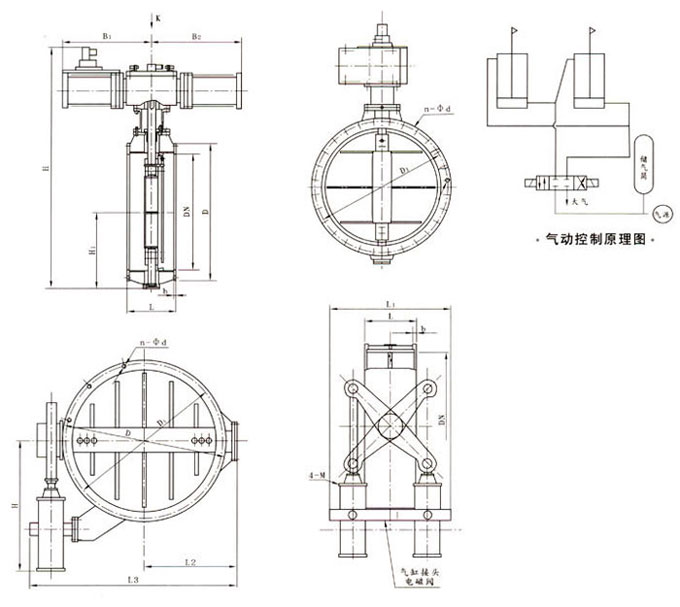

尺寸圖
